Аэрофотосъемка

Одна из наиболее информативных методик получения комплекса точных пространственных данных о рельефе местности

Аэрофотосъемка позволяет в сжатые сроки и с минимальными денежными затратами получать изображения с высоким разрешением и полный спектр необходимой информации.

Что представляет собой аэрофотосъемка?

Под аэрофотосъемкой понимают фотографирование поверхности определенной территории с привязкой к координатным данным и создание серий снимков рельефа, которые формируются с небольшим перекрытием. В зависимости от используемой перспективы, аэрофотосъемку разделяют на два вида:

· Плановая – с направлением камеры строго вертикально вниз по отношении к земной поверхности. В результате плановой аэрофотосъемки получают фотографии с плоской картинкой, выполненной в ортогональной проекции, позволяющей определить без учета высот взаимное расположение различных объектов на плоскости.

· Перспективная или обзорная аэрофотосъемка, выполняемая с расположением камеры под заданным углом к горизонту. Проведение съемки такого типа позволяет получать объемные картинки в аксонометрической проекции, где пользователь может увидеть не только крыши зданий, но и их боковые поверхности. Благодаря этому, удается определить точную форму объектов и высоту неровностей рельефа.

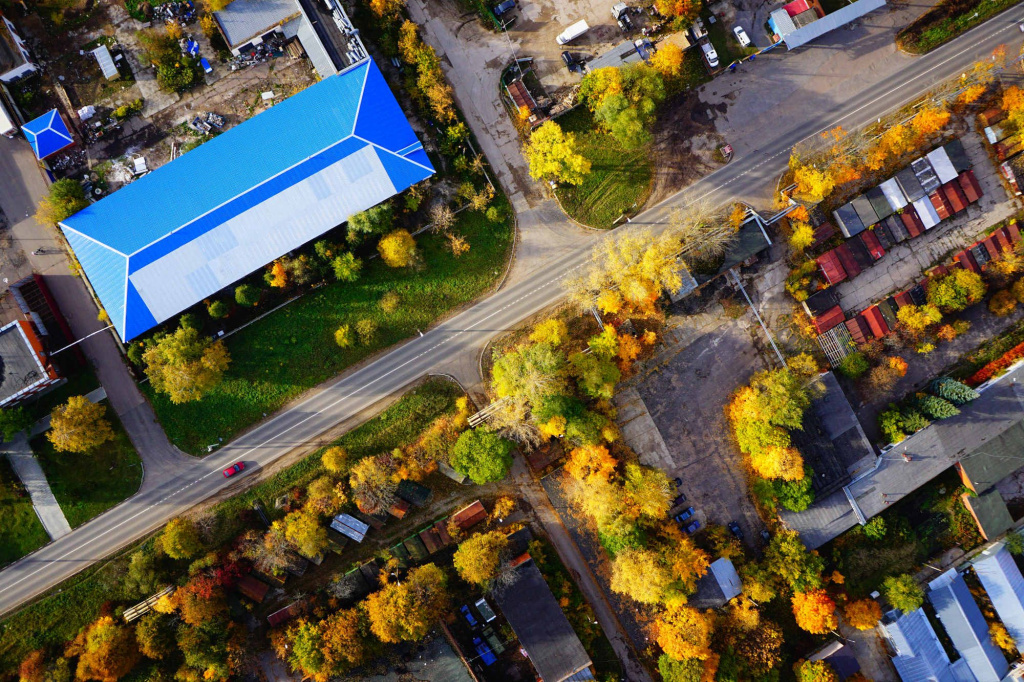

Аэрофотосъемка рис1.JPG

Какие продукты можно получить в результате аэрофотосъемки?

Возможности беспилотных аппаратов и оборудования позволяют получить широкий ряд разнообразных продуктов аэрофотосъемки, в число которых входит:

Ортофотоплан местности

Это воссоздающий реальное отображение земной поверхности план местности на точной геодезической основе.

NDVI съемка

Ортофотоплан местности, отображающий степень здоровья растений и посевов.

Цифровая модель местности

Представляет собой трехмерную модель рельефа с учетом всех находящихся на нем объектов.

Цифровая модель рельефа

Представляет собой карту высот поверхности земли без учета находящихся на ней объектов.

3D-модель местности

Реалистичная трехмерная модель местности или объектов с привязкой на точной геодезической основе.


Характеристики продуктов аэрофотосъемка компании “Альбатрос”

Соответствие масштабу аэрофотосъемки 1:2000 1:1000 1:500 1:100
Пространственное разрешение 20 см/пикс 10 см/пикс 5 см/пикс 1 см/пикс
Плановая точность 80 см 40 см 20 см 4 см
Плановая точность по высоте 33 см 16 см 16 см 16 см
Производительность площадной съемки БЛА за 1 полет 20 кв.км 10 кв.км 5 кв.км 2 кв.км
Производительность линейной съемки БЛА за 1 полет 90 км, с учетом возврата БВС на исходную точку

Указанные значения характеризуют точность поверхности, включающую сплошную растительность, травяной, снежный покров и т. д.

Преимущества использования аэрофотосъемки

Данная технология обладает рядом выраженных преимуществ, позволяющих значительно упростить процесс создания ортофотопланов, цифровых моделей и топографических карт, а также сделать получаемый материал более наглядным и информативным. Важной положительной особенностью аэрофотосъемки, считается уменьшение денежных расходов, направляемых на решение задач. Особенно это заметно при заказе съемки больших территорий, для которых стоимость работ будет значительно ниже, чем при использовании аналогичных по разрешению и качеству изображений, полученных из космоса.

Помимо перечисленного, для аэрофотосъемки характерны и другие, не менее важные преимущества:

· повышенная детальность полученных данных с разрешением до 1 см на пиксель;

· простота выполнения съемки без необходимости выезда и присутствия заказчика на обследуемом участке;

· производительность от 2 квадратных километров за один полет БВС;

· возможность одновременного сбора информации в разных спектральных диапазонах;

· высокая скорость камеральной обработки результатов аэрофотосъемки.


Выгоды сотрудничества с компанией «Альбатрос»

Получение результатов высокого качества, независимо от объемов работы, специфики поставленных задач и территориального расположения объекта:

· мы используем беспилотные аппараты собственного производства, надежность и функциональность которых подтверждена не только испытаниями, но и активной реальной эксплуатацией в различных климатических условиях;

· аэрофотосъемка местности выполняется сотрудниками с опытом работы не менее 5 лет;

· для аэрофотосъемки мы может использовать как географическую, так и местную систему координат с привязкой к официальной государственной геодезической сети;

· наша команда работает не только по всей России, но и странам СНГ.


Что включают в себя аэрофотосъемочные и камеральные работы?

Проведение съемки с БВС включает в себя следующие виды работ, осуществляемых в строгой последовательности:

1. Получение разрешений на выполнение полетов и на указанных участках.

2. Создание маршрутов и выбор точек старта.

3. Выполнение планово-высотного обоснования с закреплением и маркировкой точек опорной системы.

4. Проведение аэрофотосъемки с соблюдением необходимого разрешения, перекрытия снимков и высоты полета.

5. Создание итогового продукта съемки заданного масштаба и в соответствии с выбранной заказчиком системой координат, путем полной обработки результатов с помощью специальных программ.


С помощью какого оборудования выполняется аэрофотосъемка?

Для получения высококачественного результата мы используем высокоточное геодезическое оборудование серии Topcon и БВС «Альбатрос-М5» – аппарат с размахом крыла 3.3 м, способный находиться в полете до 5 часов. Для проведения съемки на него устанавливается фотоаппарат Sony A6000 или Sony Rx1R2, позволяющий получать детальные снимки даже при аэрофотосъемке с большой высоты. Их обработка осуществляется с помощью специально разработанного программного обеспечения Pix4DMapper.

 Также, мы применяем дополнительное оборудование:

  1. GNSS приемник серии Topcon

  2. Мультиспектральную камеру Parrot Sequoia, для создания карт NDVI

Область и цели применения съемки с БПЛА

Материалы, полученные с помощью аэрофотосъемки, необходимы в самых разнообразных сферах:

· геодезии для создания ситуационных и топографических планов;

· маркшейдерских изыскания с целью получения точной информации о выборке, расположении ценных горных пород, размещении крупных объектов с подземным размещением;

· кадастровых служб для получения детальных планов участков;

· природоохранной сфере, чтобы отслеживать развитие и передвижение популяций, качество роста зеленых насаждений, контроля пожаров и экологического состояния природных объектов;

· сельском хозяйстве для мониторинга развития посевов и хранения корнеплодов;

· строительстве, где съемка с БВС позволяет грамотно провести планировку территории и визуально увидеть, как возводимые объекты впишутся в окружающий ландшафт;

· военной сфере для съемки полигонов, определения удобных локаций и др.

Возможности и востребованность аэрофотосъемки не ограничивается данным перечнем. Материалы используют для мониторинга состояния транспортной инфраструктуры, в археологии, для создания рекламных видеороликов и много другого.

Результаты

Наша компания может предоставлять заказчикам результаты аэрофотосъемки в виде тайлов или единичными файлами в любом удобном формате. Кроме классических вариантов – JPEG, PNG, TIFF, мы представляем формат GeoTIFF (включает разные виды геотегов) и GoogleEarth KML\KMZ (позволяет открывать все данные для Google Maps, Google Earth и ArcMap).

Цена аэросъемки с беспилотных аппаратов

Стоимость аэрофотосъемки рассчитывается индивидуально для каждого заказчика и может варьироваться в зависимости от таких факторов как:

· Площадь и местоположение участка;

· Требования к качеству и типу конечного материала – ортофотоплан, трехмерная модель или др.

Минимальная стоимость заказа составляет 200 000 руб.
